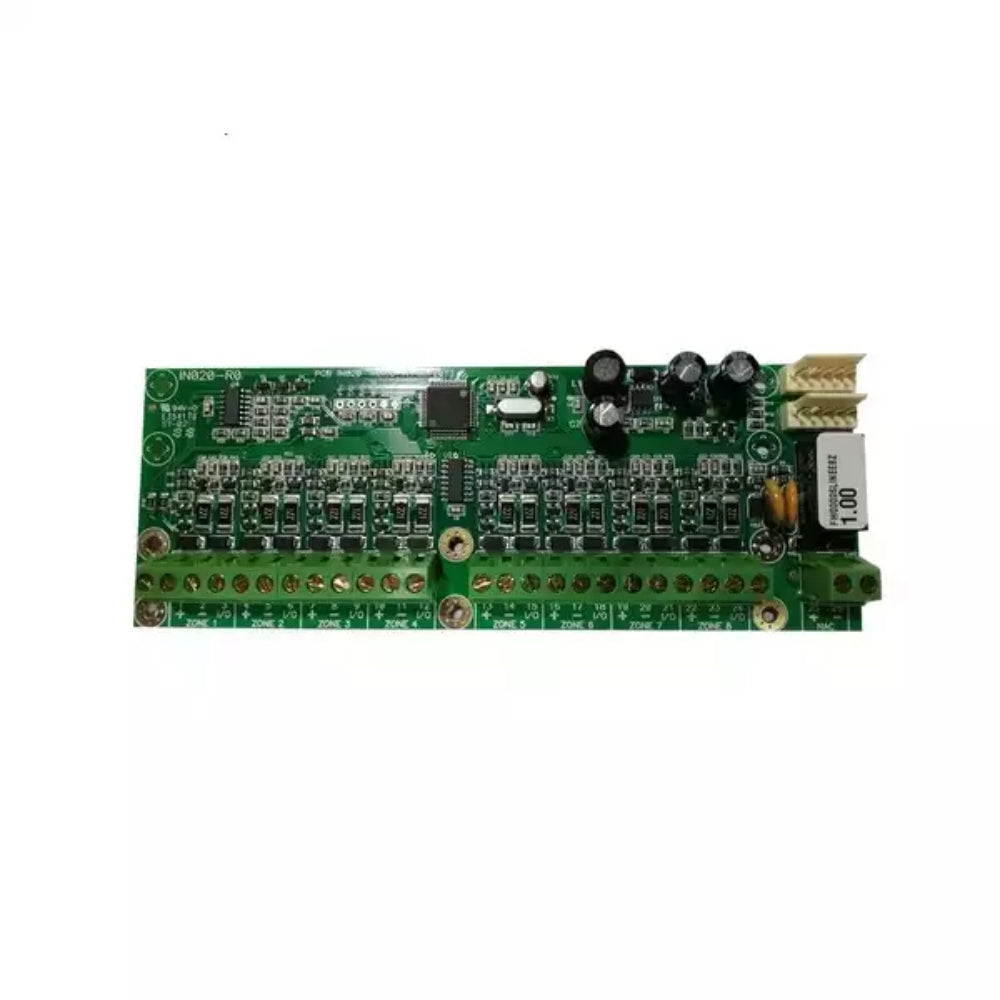

Tarjeta de Expansion de 8 Zonas Convencionales para Centrales SmartLine SmartLine/8Z

• La tarjeta SmartLine/8Z incrementa la capacidad de las centrales SmartLine añadiendo 8 zonas convencionales adicionales, cada una apta para 32 dispositivos, brindando 256 puntos extra. El módulo se conecta internamente al bus de expansión de la central, sin cables externos.
• Incluye electrónica de supervisión con resistencia EOL programable, detecta cortocircuito, circuito abierto y condición tierra. Las zonas admiten configuración en modo detector clásico, modo pulsador supervisado o doble iniciativa con resistencias diferenciadas.
• Integra LEDs por zona para diagnóstico rápido y microfusibles autorrearmables que protegen la placa ante sobrecorriente. Firmware autoconfigurable al ser enchufado; reconocido de inmediato por software SmartLeague.
• Aporta dos salidas open-collector 100 mA para sirenas locales y un relé técnico configurable (NC/NA) para eventos específicos de las zonas añadidas.

Caracteristicas

• 8 zonas convencionales, 32 dispositivos/820 Ω EOL.
• Autoidentificación en bus de la central.
• Fusibles PTC individuales.
• LED de estado por zona.
• Relé configurable (1 A @ 30 V).
• Compatible con SmartLine020-4/10/20.
• Montaje directo en raíl interno, sin cables.

Especificaciones

• Código: SmartLine/8Z
• Marca: Inim
• Zonas añadidas: 8
• Capacidad por zona: 32 detectores
• Resistencia EOL: 820 Ω (programable)
• Tensión de trabajo: 24 V DC (del bus)
• Corriente reposo: 15 mA
• Temperatura: −5 °C … +40 °C
• Dimensiones: 110 × 90 × 18 mm
• Peso: 85 g

La precisión de esta información está sujeta a la ficha técnica del fabricante, la cual prevalecerá en caso de discrepancia.
